KAJS-01防爆工业监视系统

概述 General introduction
KAJS-01工业防爆监视系统（下称监视系统）是继HKA-I有主机防爆电话扩音系统和HKA-II型无主机防爆扩音电话系统以后推出的又一种新型工业设备。可广泛应用于石油、矿区、化工、码头、天然气公司、油库等场所，用于监视重要工位或区域。监视系统主要部件防爆摄像机及防爆云台用不锈钢制成，耐腐蚀性好，使用寿命长。其防爆等级高（达ExdIICT6），适用范围广，防护等级高（IP65）。

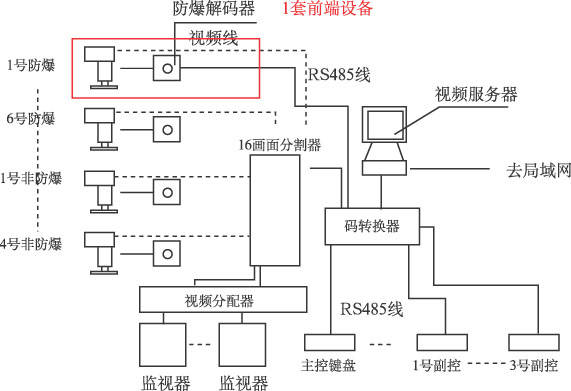

二、系统连接图 Cable connecting diangram


三、系统组成 Make-up of the system KAJS-01工业防爆监视系统由以下几个部份组成： a) KSXJ-01防爆摄像机 b) KYT-01 防爆云台 c) KJM-01 防爆解码器 d) INV-B3503 线路放大器 e) KJX-01 防爆接线盒 f) INV-K5005/INV-K5009控制键盘 g) SDM-160P 16画面分割器 h) INV-V32 矩阵控制器 i) J2588 25寸彩色监视器 j) KAJSP/G-01监控平台/柜 k) YD116D 硬盘录像机	l) SXJ-01室外彩色摄像机 m)YT-01室外云台 n) JM-01室外解码器 o) 专用电缆KAZVP-12X0.5 控制线专用电缆SYV-75-7 视频线专用电缆AVVP-2X0.75 通讯控制线专用电缆AVV-2X1.5 电源线 p) 专用支架KZJ-01 q) 防爆软管KFR-01（NGe,NGd系列） r) 配件

四、各部分技术指标 Techmical norms
1） KSXJ-01防爆摄像机本摄像机外壳为全不锈钢结构，按照GB3836-2000标准设计制造，适用于有爆炸性气体场合使用，摄像头采用进口CCD摄像机，传输方式为视频电缆，其中内装摄像头为关键部件，直接影响监视系统的解晰度。主要技术指标（a）防爆型式：ExdⅡCT6 （b）外壳防护等级IP65 （c）气压80～106kPa （d）相对湿度:95%(25C) （e）电源电压Ac24V/220V 50Hz （f）工作电流≤1A （g）工作环境温度：-20～80℃ （h）重量：约15Kg （i）根据现场需要可选配SCC-C4203AP彩色一体化变焦摄像机。产品概述一体化摄像机SCC-C420IP与SCC-C4203AP，采用1/4英寸Interline Transfer Super HAD CCD芯片与数码信号处理技术（DSP）；内置3.6-79.2mm非球面镜头，22倍光学变焦,10倍数码放大；运用夜间拍摄彩色画面的高速内存与2-128倍帧累积技术，实现夜视功能，最低照度达到0.01LUX；提供128预置点；有强大的画面动态检测功能并提供报警输出；通过电压控制接口或RS-485接口灵活地实现远程控制功能；有正/负片，行/场清晰度等视频功能控制；提供最多12个字符的摄像机标识设定功能。SCC-C4203AP能根据照度实现彩色/黑白和自动转换。具有优良的图像处理功能，体积小巧605.X59.5X109.5毫米，可放进7寸球罩，性价比高。该摄像机已经广泛的应用于须日夜及大范围摄像的环境，如：小区，码头，广场、学校等场所。特性 ● 日/夜彩色/黑白转换功能 ● 内置22倍光学变焦（Zoomlens）及10倍电子变焦镜头(Digital Lens) ● 1/4英寸IT Super HAD CCD ● 水平分辨率：480线 ● 最低照度0.01LUX（感光度X128） ● 画中画功能 ● 设置区域背光补偿及适应多种光照条件的背光补偿 ● DSP数字信号处理 ● 动态检测 ● 10BIT元模数转换器 ● 52分贝优质信噪比（S/N） ● 屏幕显示菜单 ● 三种可选白平衡控制方法：自动追踪白平衡/自动白平衡控制/手动（R/B增益控制） ● 内同步 ● 抗电场或磁场干扰 ● 体积小巧60.5×59.5×109.5毫米 ● 可将画面输出镜像和正负片

技术参数

型号		SCC-C420IP	SCC-C4203AP
扫描系统		PLA：625行，每秒25帧
摄像元件		1/4英寸Interline Transfer Super HAD CCD
有效像素		752（H）X582（V）
同步系统		内同步
扫描方式		隔行扫描
水平分辨率		480线
扫描频率	水平	15,625Hz(INT)/15,625Hz(L/L)
	垂直	50Hz(INT)/50Hz(L/L)
视频输出		复合视频信号 1.0Vp-p(75Ω/BNC)
信噪比		大于52dB(AGC OFF)
最低照度	彩色	0.3Lux(感光度X4、0.01Lux(感光度X128)
	黑白	0.4Lux(F1.2),0.003Lux(感光度X128)
Y校正（加码） 0.45
镜头		22倍光学变焦（Zoom）,10倍电子变焦（关/开，有画中画功能）
		（焦距=3.6～79.2mm）
		F值（广角镜：1.6,远摄镜：3.8）
		IR（红外）滤光器开/关
菜单控制	摄像机识别号	关/开（12字符位置设定）
	光圈	自动/手动
	快门	（关～1/10，000秒）自动（X2～X128）/固定（X2～X128）
	自动增益	高/低/关
	移动	极慢，慢，正常，快，极快
	白平衡	自动追踪白平衡/自动白平衡控制/手动(3200K预置，5600K预置,
		R/B增益校正
	专用功能	控制类型、RS-485、画中画、镜像、数字放大（关、X2～X10、
		正片/底片、变焦速度（1、2、3、4）、清晰度
	自动聚焦	自动/手动/一次聚焦
	动态探测	关/开（区域、灵敏度设置）
	预设
	彩色黑白	自动/彩色/黑白
	退出	保存/放弃/预设
工作温度		-10～+50℃
工作湿度		90%RH以内
电源指示灯		发光二极管
电源		DC12V，1A
功率		5W
重量		约375g
尺寸（宽×高×深）mm		60.5×59.5×109.5
