HKA-II无主机防爆扩音通讯系统


概述 General introduction
HKA-Ⅱ型无主机防爆扩音对讲通讯系统是江苏启东市科安防爆电子通讯研究所向石油、化工、冶金、矿山、库区、码头等工矿企业单位推出的新一代通讯工具。推出以来,以其独有的新型的外观设计,优异的性能,很快得到了广大用户的认可和信赖,现已成功应用于各大石化企业及部队。其必将成为工矿企业易燃易爆场所不可缺少的一种防爆通讯工具。

※ 产品特点 Feature of the products
● 防爆等级高
系统内各防爆部件均为最高防爆等级(ⅡC级)
● 防护性能好
合金铸铝的外壳防护等级IP65可以适用于各种恶劣环境;机械强度高,抗冲击。
● 抗噪声性能好
其独有的背景噪声消除方式能确保在120db强噪声下得到完美的通话质量。
● 抗静电性能好
铝合金的外壳设计确保了优良的表面导电系数,杜绝了静电的发生。
● 功能强、配置方便
五通道话路(数码显示通道,键盘切换)、群呼分区呼叫,操作方便,直观,扩容方便灵活。
● 系统稳定性好
每个话机相对独立,出现故障不影响整个系统的正常工作。

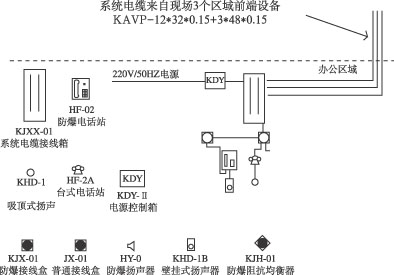

※ 系统组成部件(含选配件)一览表 Make-up of the system
序号
型 号
设备名称
防爆标志
备 注
1
HF-2
防爆电话站
Exd(ib)ibIICT6
铸铝合金 /IP65/15W
2
HY-1
防爆扬声器
ExdIICT6
IP65/15W
3
KJX-01
防爆接线盒
ExdIICT6
钢板焊接IP65
4
KJH-01
防爆阻抗均衡器
ExdIICT6
钢板焊接IP65
5
HF-2A
室内台式话站
非防爆
ABS
6
HF-2B
壁挂式电话站
非防爆
ABS/IP65/15W
7
KHD-1B
室内壁挂式扬声器
非防爆
3W/5W
8
KHD-1X
室内吸顶式扬声器
非防爆
3W/5W
9
KDY-II
电源控制器
非防爆
1KW/2KW/3KW
10
KHD-1FH
室外防水扬声器
非防爆
IP65/15W
11
KHD-1H
普通号筒式扬声器
非防爆
5W/10W/15W
12
KQH-03
区域呼叫控制器
非防爆
(选配)
13
KBJQ-10
火灾报警信号发生器
非防爆
(选配)
14
KJXX-10
系统电缆接线箱
非防爆
不锈钢
15
HF-2FH
电话站防护箱
非防爆
不锈钢 / 冷轧钢板
16
KAVP
系统电缆
12*32*0.2+3*48*0.2
17
KAV
扬声器电缆
2*32*0.2
18
NGd
防爆挠性管
G1寸*1m
19
NGd
防爆挠性管
G1/2寸*1m

※ 各部分技术指标 Function of the system parts and the technical norms
1) HF-2防爆电话扩音站
HF-2防爆电话扩音站是整个HKA-Ⅱ系统中核心部份,其性能技术指标直接影响到系统的通话质量和系统稳定性。
该电话站有五个对讲通道和一个呼叫通道。
技术指标:
1、 防爆等级:Exd[ib]ibⅡCT6
2、 通话有效距离:≤1.5km
3、 输入电压:220V/50Hz(推荐)
4、 输入电流:≤0.25A/0.5A
5、 抗噪声指标:120dB环境中、信噪比6:1
6、 工作环境温度:-40℃~+85℃
7、 外形尺寸:370×260×180mm(长×宽×高)
8、 重量 :约14Kg
9、 材料:铸铝
10、 防护等级:IP65
11、 输入输出口:G1寸1只/G1/2寸1只

2) 非防爆电话扩音站
非防爆电话扩音站放置在非防爆场所使用,它有台式和壁挂式两种形式可供用户选择。

A: 台式电话机
1、型号:HF-2A
2、防护等级:普通
3、外形尺寸:180×220×70mm
4、材质:ABS
5、使用环境:室内非防爆区域

B: 壁挂式电话站
1、型号:HF-2B
2、防护等级:IP65
3、输入电压AC220V
4、输出功率:15W/8W
5、外形尺寸:340×270×170mm
6、材质:ABS
7、使用环境:室内非防爆区域
8、输入输出口:1寸1只 1/2寸1只
