BX61-复合型防爆照明(动力) 配电箱(IIB)

发布时间：2026-06-02

分享到： 0

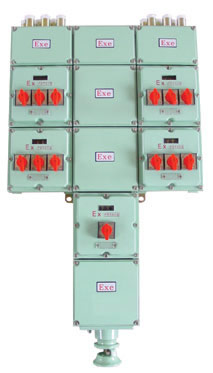

BX61-复合型防爆照明(动力)配电箱(IIB)

>>>返回产品目录

适用范围
1、同时出现或分别出现爆炸性气体环境（1区、2区)和可燃性粉尘（20区、21区或22区）的危险场所。
2、场所中危险气体或蒸气：IIA、IIB
3、温度组别：T1～T6
4、户内、户外（防护等级IP65)

产品特点
1、外壳采用压铸铝合金铸造
2、表面喷塑
3、内装C65N (H)-C、C65N(H)-D、NC100H及类似小型断路器
4、C65N(H)-C优先适用于照明配电系统, C65N(H)-D优先适用于动力配电系统
5、具有过载保护功能
6、进出线腔，电器元件腔分别独立
7、输入：3P+N+PE 输出：3P+N+PE或1P+N+PE
8、可根据要求特制
9、可钢管或电缆布线，电缆布线须配电缆夹紧密封接头

Applying scope
1、Hazardous area with explosive gas ( Zone 1＆2) and/ or combustible dust (Zone 20＆21＆22)
2、Dangerous gases or vapors zone:IIA、IIB
3、Temperature classes:T1～T6
4、Indoor and outdoor(degree of protection IP65)

Features
1、Enclosure is made of casting aluminium alloy
2、Surface is sprayed with plastics
3、Built-in small breaker such as C65N(H)-C,C65N(H)-D,NC100H etc
4、C65N(H)-C is preferable for lighting distribution system and C65N(H)-D for power distribution system
5、With overload protection function
6、Inlet,outlet compartment and component compartment are independent from each other
7、Input:3P+N+PE, output:3P+N+PE or 1P+N+PE
8、For user′s requirements, it could be special by made
9、Wiring with conduit or cable ,For cable, it should be fitted with explosion-protected cable sealing connector

主要技术参数 Specification

防爆型标志	防护等级	电源	额定工作电压	额定工作电流
Exde II BT6/ DIP A20 TA T6	IP65	3P+N+PE,50-60Hz	AC220～230V/ AC380～400V	≤125A

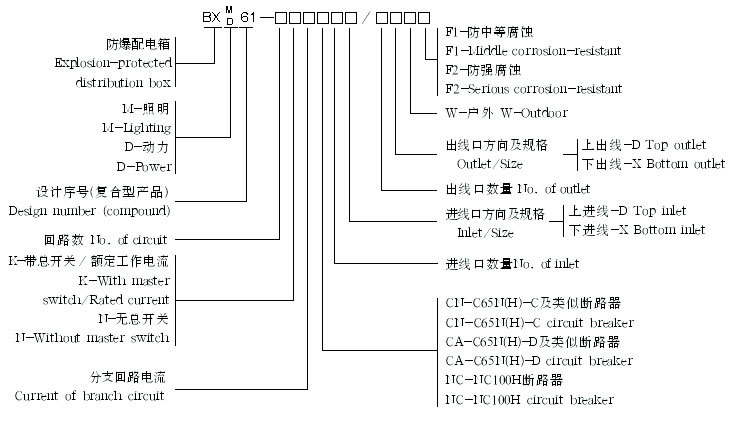

型号含义 Type designation

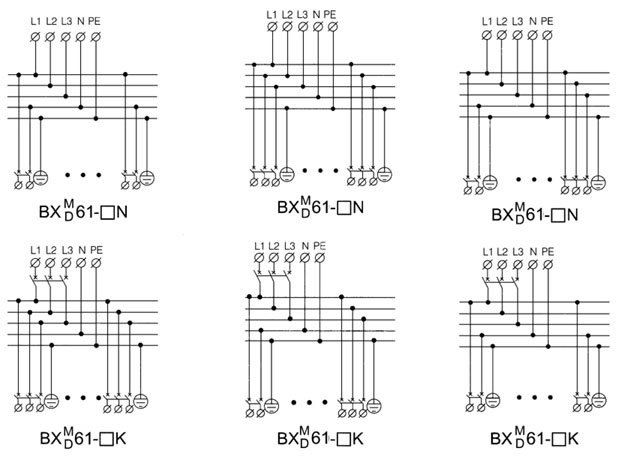

电气原理图 Electrical principle chart

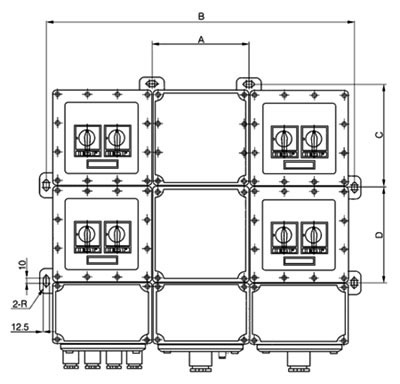

外形尺寸及示意图 Outline dimensions

配电箱型号	尺寸A	尺寸B	尺寸C	尺寸D	安装螺栓规格及数量
BX (D) 61-1N ( 2N 、1K ) / DD	0	261	0	0	2-M12
BX (D) 61-1N (2N、1K) / XX	0	261	0	0	2-M12
BX (D) 61-1N (2N、1K) /DX (XD)	0	261	0	232	4-M12
BX (D) 61-3N (4N、3K) / DD	0	493	166.5	246.5	4-M12
BX (D) 61-3N (4N、3K) / XX	0	493	246.5	166.5	4-M12
BX (D) 61-3N (4N、3K) / DX(XD)	0	493	0	232	4-M12
BX (D) 61-5N (6N、5K) / DD	232	725	166.5	0	4-M12
BX (D) 61-5N (6N、5K) /XX	232	725	246.5	0	4-M12
BX (D) 61-5N (6N、5K) / DX(XD)	232	725	166.5	232	6-M12
BX (D) 61-7N (8N、7K) / DD(XX)	232	725	166.5	232	6-M12
BX (D) 61-7N (8N、7K) / XD(DX)	232	725	246.5	232	6-M12
BX (D) 61-9N (10N、9K) / DD	232	725	166.5	232	6-M12
BX (D) 61-9N (10N、9K) / XX	232	725	232	166.5	6-M12
BX (D) 61-9N (10N、9K) / DX	232	725	246.5	464	6-M12
BX (D) 61-9N (10N、9K) / XD	232	725	166.5	464	6-M12

注：上面外形及表不适用于断路器电流大于63A或者材质为优质碳钢的情况。
Note: The outline and table above is not suitable for breakers with current more than 63A nor high quality carbon steel material.
